Blick in einen Kellerraum.

Hinter den Rohren ist der Heizraum.

Das Ganze befindet sich im voll funktionsfähigen Prototypenzustand.

Isoliertes kleines Rohr nach oben links: Zulauf Toilette.

Isoliertes dickes Rohr nach oben Rechts: Zulauf Küche.

Nichtisoliertes Rohr ganz rechts: Rücklauf Wohnzimmer.

Nichtisoliertes Rohr ganz links: Rücklauf Küche, Bad, Toilette.

Der Kabelsalat ganz rechts ist die Steuerzentrale, ebenfalls im Prototypenzustand.

KG-Rohr und Rohrschalldämpfer passen nahtlos zusammen. Sicherung mittels Bohrungen und abgewinkeltem Stift

(hinter dem Klebeband zu erkennen).

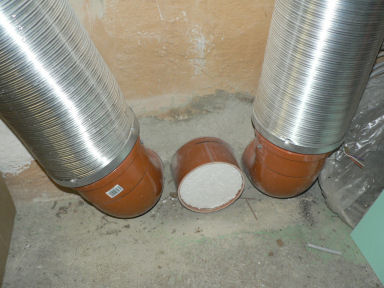

Die Rückläufe in den Heizraum. Einer ist noch unbelegt. Der Heizraum befindet sich direkt hinter der Wand.

Das Abflussrohr muss wegen der Heizung einen Umweg nehmen.

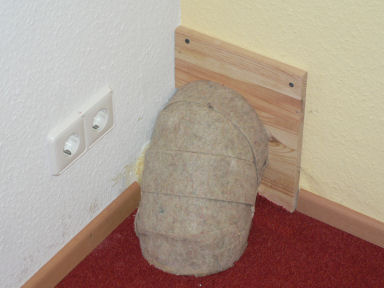

Übergang zweier Rohre vom EG ins OG. Da der alte Schacht vom Keller ins OG (Bild weiter unten) zu eng für die vielen neuen Rohre ist, müssen 2 Rohre ausserhalb davon auf Kosten des Wohnraumes verlaufen.

Bautechnisch aufgrund der Balkenlage nicht besser möglich:

Rohr kommt von rechts aus dem Fussboden und läuft in das benachbarte Zimmer.

In diesem Eck wird einmal ein modifizierter Schrank stehen.

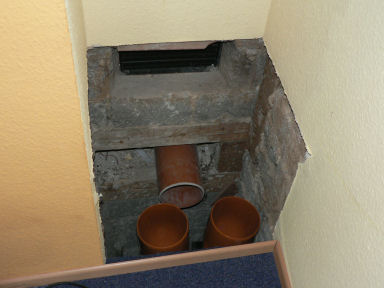

Der alte Schacht mit einem Teil neuer Rohre vom OG aus gesehen.

Das hintere Rohr liegt zwischen den Holzbalken innerhalb der Decke.

Hinten oben ist der ehemalige Luftaustritt in das benachbarte Zimmer zu erkennen.

Links sieht man den Kamin, rechts die Wand. Die Rohbaukonturen spiegeln die Ausmasse des Luftauslasses im Originalzustand wieder.

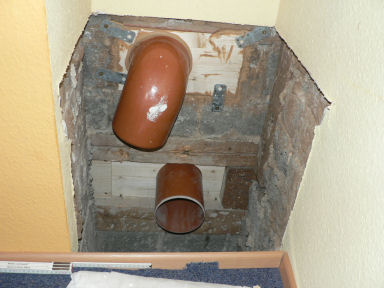

Der alte Schacht in der nächsten Ausbaustufe.

Die Öffnung zur Zwischendecke ist verkleidet und mit PU Schaum hinterspritzt. Der ehemalige Auslass ins gegenüberliegende Zimmer wurde luft- und schalldicht gemacht und mit einem Stutzen für einen Rohrschalldämpfer versehen. Dies wird der Rücklauf des Zimmers werden.

Da der alte Schacht in seinen gesamten Konturen als Rücklauf für 2 Zimmer sowie als Frischluftzufuhr vom DG dienen soll, muss er staubfrei gemacht werden.

Das ist leicht gesagt. Der Schacht ist nur sehr grob gemauert, hat etliche Nischen und überall bröckelt es.

Ausserdem kann man nicht hineinsteigen.

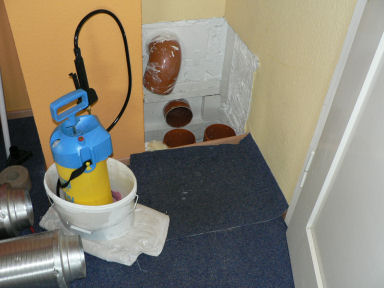

Eine Baumspritze, gefüllt mit verdünnter Dispersionsfarbe, hat sich hierfür als ideales Werkzeug erwiesen.
