Schacht OG mit Wartungszugang



Das obere Ende des Schachtes im OG.


1. Bild:

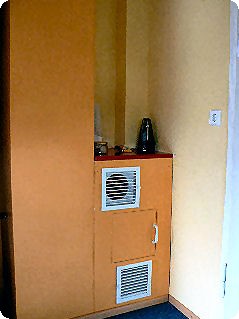

Der fertige Ausbauzustand, Oben befindet sich der Warmlufteintritt, unten der Kaltluftrücklauf und in der Mitte die Wartungstür (30cm x 30 cm).  Die Konstruktion ist ca. 90 cm hoch und dient als Ablage. Der rechteckige Kanal im Eck beherbergt das Rohr für kalte Frischluft vom Dachbereich nach unten zum Heizraum. (Zur Zeit ohne Funktion).



2. Bild:

Ein frühes Umbaustadium, an dem man die Umrisse der alten, deutlich niedrigeren Konstruktion erkennt.


3. Bild:

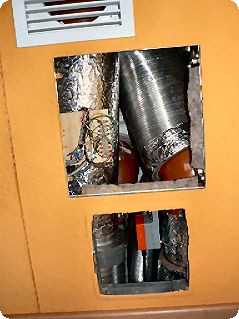

Wartungsklappe und unteres Gitter entfernt. Das Orange-Graue unten ist ein Klappenstellmotor, mit dem die Warmluft entweder in das Zimmer hinten oder in den Flur rechts geleitet wird. Beide Räumlichkeiten werden weniger oft beheizt.

Im Vordergrund sind 2 Warmluftrohre zu erkennen. Im Hintergrund nicht sichtbar befindet sich das dritte Rohr. Es biegt nach hinten in die Geschossdecke ein und verläuft in ihr auf ca. 4 Meter waagerecht um schliesslich ins (abseits gelegene) Bad einzumünden.

4. Bild:

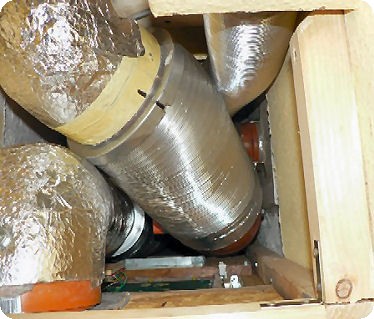

Obere (rote) Ablage entfernt. Man sieht in den Schacht hinunter.

Warmluftheizung Luftauslass
