Drehstrom für Laien
Sternschaltung und Dreieckschaltung einfach erklärt
|
Inhaltsverzeichnis Unterschied zwischen Strom und Spannung Messung von Spannungen (1,5V-- und 230V~) Bemerkungen zum elektrischen Strom 230V Wechselspannung im Detail 400V Wechselspannung im Detail Dreiphasige Wechselspannung im Detail (1) Messung von Spannungen am Drehstromnetz Dreiphasige Wechselspannung im Detail (2) |
Im Folgenden wird Dreiphasenwechselstrom im Stern und
Dreicksbetrieb
besprochen. Richtig neu sind hier nur die Begriffe; die Betriebsarten
kamen in den vorherigen Kapiteln bereits zum Vorschein.
|
|
Sternschaltung

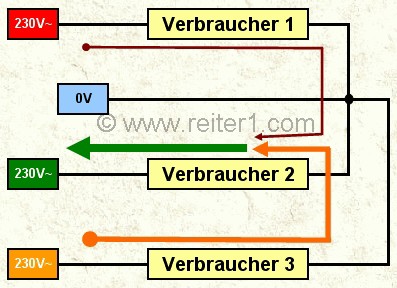

Im Kapitel Dreiphasige Wechselspannung im Detail(2) ist unter Anderem folgendes Bild vorgekommen:
Denkt man sich die Strompfeile weg und ordnet die Verbraucher geometrisch etwas anders an, ohne die Schaltung an sich zu verändern, dann erhält man:
Dreieckschaltung
Wenn man auf ähnliche Weise die Entnahme von 3 x 400V zeichnet, dann ergibt sich:
Der Nullleiter ist nicht belegt.
Die so genannte Stern-Dreieckumschaltung wird verwendet um grössere Elektromotoren sanft anlaufen zu lassen. Dabei werden die drei Magnetwicklungen des Motors zuerst mit 230V beaufschlagt bis er eine gewisse Drehzahl erreicht hat. Danach erst werden die Wicklungen mit 400V beaufschlagt.
Eine ausführliche Erklärung befindet sich hier.
