Die folgenden Bilder zeigen den Heizraum in funktionsfähigem Prototypenzustand. Es sind erst 2 von 7 Zimmern angeschlossen,

und die Regelung dieser beiden Zimmer ist nur 2- anstelle 3-stufig.

Der Prototypenzustand wurde ohne bautechnische Eingriffe in das bestehende System und mit minimalen Mitteln verwirklicht und sieht entsprechend aus.

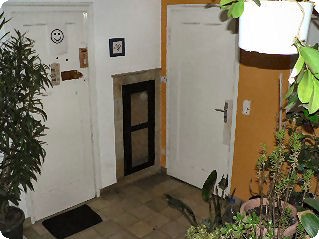

Der Heizraum ist im Prinzip ein Kachelofen

und ist etwa 1,40 m hoch,

80 cm breit

und incl. Kamin ca. 1 m tief.

Er befindet sich im Erdgeschoss im Vorraum der Haustür und beinhaltet einen zeitgemässen Ölbrenner (Baujahr 2000).

Es handelt sich nicht um einen Düsenbrenner,

sondern um einen Kachelofeneinsatz.

(Öl fliesst in eine Wanne und verbrennt).

Diese einfache Konstruktion ist zuverlässig und leicht zu warten.



Der Brenner heizt ohne weitere Vorrichtungen direkt die umgebende Luft im Heizraum, welche anschliessend im Haus verteilt wird.



Der Brenner ist vollautomatisch und zweistufig

(3 Kw und 8 Kw).

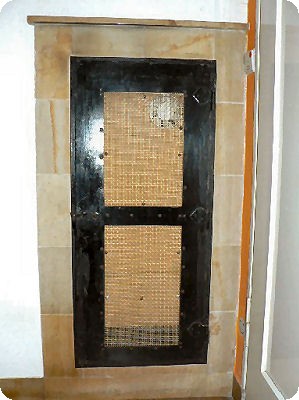

Der Heizraum von aussen bei geschlossener Tür.

Auf der Innenseite der Tür befindet sich in den oberen 2 Dritteln weisses Isolationsmaterial, weil der Flur nicht passiv mitgeheizt werden soll.

Unten ist frei damit Frischluft angesaugt werden kann.

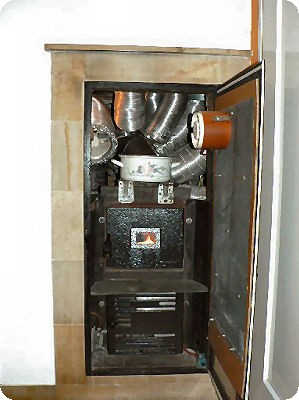

Der Heizraum mit Brenner bei geöffneter Tür.



Gut zu erkennen sind drei Alu-Flexrohre. Diese saugen die Luft direkt von der Brennkammer-Aussenwand und vom Abgasrohr ab und münden in die Rohre mit den Ventilatoren.

Weiterhin ist zu erkennen, dass das Abgasrohr zunächst nach unten verläuft, dann  hinten wieder hochkommt und nach rechts in den Kamin geht. Dies ist seit 2000 so und dient zur Erhöhung der Effizienz. (Siehe letztes Bild auf dieser Seite)



Der Wasserkessel links dient zur Erhöhung der relativen Luftfeuchte auf ein angenehmes Mass (>40%).

In kalten Wintertagen muss man ihn einmal täglich auffüllen (5 Liter).

Vorne oben links erkennt man einen Temperaturfühler. Dieser stellt sicher, dass die Temperatur im Heizraum nicht über einen bestimmten Wert geht.

Hinten oben erkennt man den Übergang Alu Flexrohr - Schalldämpfer. Das rote Kabel speist den Ventilator, welcher im Schalldämpfer sitzt und mittels einer Stange in Position gehalten wird. Die Stange hat unten einen rechten Winkel und ist in einem Loch am Flansch des Schalldämpfers gesichert (Das abgewinkelte Stück der Stange zeigt zum Betrachter hin und ist auf dem Bild zu erkennen).

Der Brennraum.

Unten fliesst Öl rein und verbrennt. Der vollautomatische Zünder ist nicht zu sehen.

Die Ringe sorgen für gleichmässige Flammen und saubere Verbrennung. Aus der Lochreihe oberhalb der Ringe wird Luft eingeblasen.

Rechts die Brennersteuerung, links die Ölregelung, dahinter das Gebläse für die Zuluft.

Die klassische vollautomatische Ölpumpe von Oilpress. Damit können die Tanks stehen wo sie wollen.

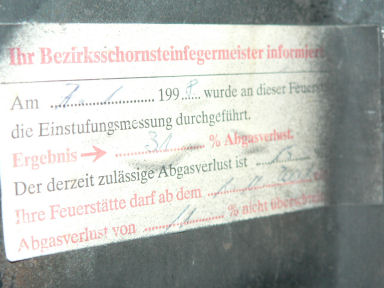

Hier ein Dokument des Schornsteinfegers von 1998.

Eigene Messungen im Jahr 2007 ergaben eine Abgastemperatur im Kamin, Höhe Dachboden, von ca. 53 Grad im eingeschwungenen Zustand. Versottung ist bei Ölbrennern ab 47 Grad zu erwarten.

Die Anlage arbeitet somit nahezu optimal.
