Darstellung der Längung und des Zahnradverschleisses
Inhaltsverzeichnis |
Beim Ausbau wurde nicht lange herumüberlegt: Winkelschleifer mit dünner Trennscheibe, und nach ein paar Sekunden war die alte Kette "offen". |

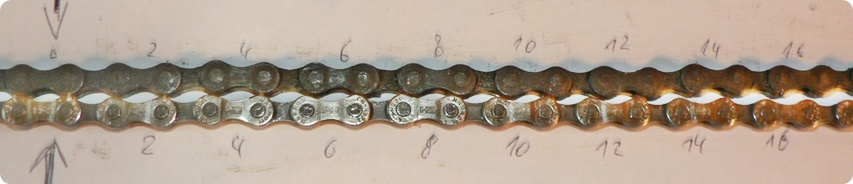

Die
folgenden Bilder zeigen Teile der alten und neuen Kette, mit ihren
jeweils
ersten Gliedern auf genau gleicher Höhe ausgerichtet (auf den Bildern
die Glieder
mit der Nummer Null). Die alte Kette hat 112 Glieder, die neue 114
(muss also gekürzt werden). Beide Bilder wurden unterschiedlich
nachbearbeitet, um das Wesentliche hervorzuheben. In Natura konnte man
bereits an einzelnen Gliedern eine unterschiedliche Länge erkennen. Auf
dem ersten Bild ist immerhin schon ab dem 2. Glied ein sichtbarer

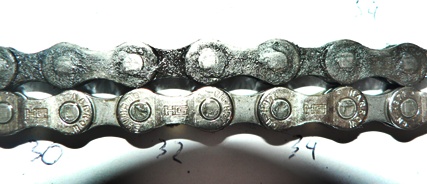

Versatz zu sehen. Beim 32. Glied (neue Kette) bzw. 31. Glied (alte
Kette) stimmen die Positionen wieder überein. Demnach sind 31 Glieder
der alten Kette genau so lang wie 32 Glieder der neuen Kette. Damit beträgt die Kettenlängung 3,2%.
