Umbau eines Glasgewächshauses nach Zerstörung durch Hagel

Umbau 5

Inhaltsverzeichnis Einleitung (Urzustand) Umbau 1 (Neuer Zustand) Umbau 2 (Dachlattung) Umbau 3 (Dachlattung) Umbau 4 (Wellbahn) Umbau 5 (Details) Umbau 6 (Dachfenster) Allgemeine Anmerkungen

Verschiedene bauliche Details.

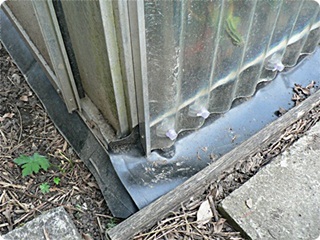

2. Bild: Das selbe Eck wie zuvor, Boden.
Auch hier markiert eine Winkelschiene den sauberen Abschluss der Wellbahn.
Unten sichtbar der Streifen schwarzer Teichfolie, der hinter der Wellbahn befestigt ist und nach aussen hin das Regenwasser vom Fundament des Gewächshauses fern hält.

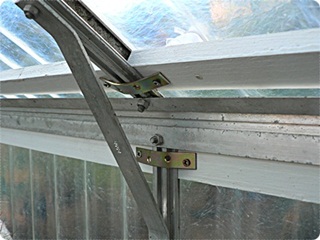

3. Bild: Befestigung von Holzlatten an der vorhandenen Alu-Rahmenstruktur.
Die Beschläge (messingfarben) biegen sich unter der Kraft der eingedrehten Schrauben.

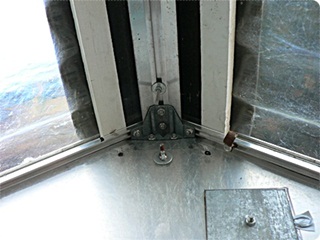

4. Bild: Blick von innen nach oben in den Giebel.
Etwas oberhalb der Bildmitte ist eine Schraubezu sehen, die durch den Dachträger und das Giebelblech verläuft. Sie spannt das Giebelblech, welches wiederun auf die beiden Dach-Wellbahnen drückt und sie dadurch festhält.
Man erkennt gut, wie die Wellbahnen unter das Blech ragen und auf den weissen Holzlatten aufliegen.
Die Schraube im Dachträger (etwas oberhalb der Bildmitte) hält das darüber befindliche Giebelblech.
Hinter dem quadratischen Blechstück ist eine Öffnung, durch die man ein Verlängerungskabel hindurchreichen, und dann wärmedicht abschliessen kann.

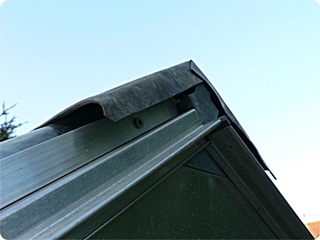

5. Bild: Von Hand mit einer Blechbiegezange abgekantetes Giebelblech.
Darunter, mit einer sichtbaren Befestigungsschraube (im Schattenbereich), wieder eine Winkelschiene, die die Wellbahn sauber abschliesst.

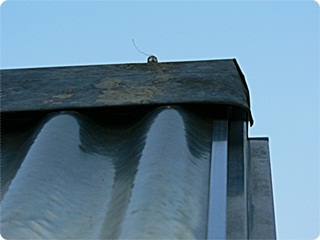

6. Bild: Selbes Giebelblech wie zuvor.
Zusätzlich sieht man die Schraube, die das Giebelblech festhält.
