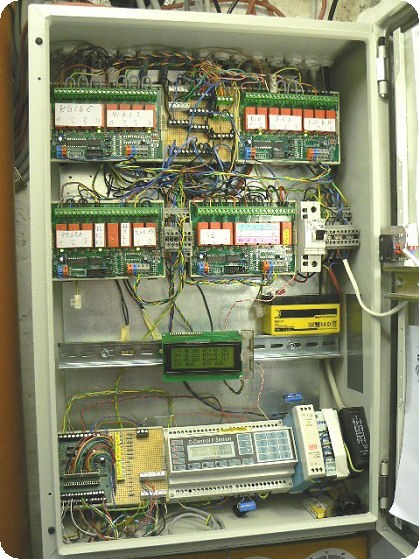

Zentraler Steuerschrank.



Das Ganze ist vergleichbar mit einer SPS (Speicherprogrammierbaren Steuerung) und einigen Zusatzbausteinen.



Kernkomponenten sind:

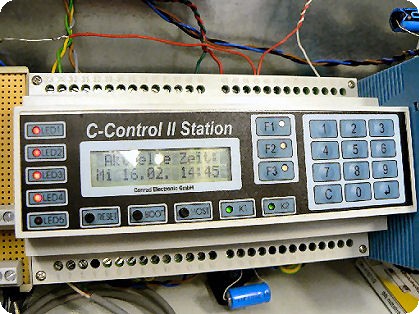

- Microcontroller Conrad C-Control Station II

-16:4 Multiplexer für Temperatursensoren, direkt digital angesteuert

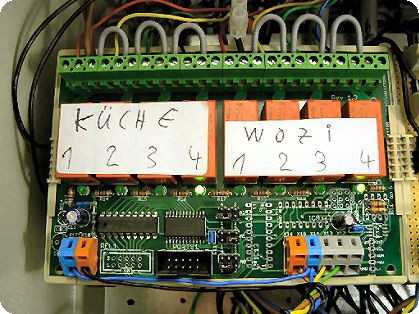

- 4 8-fach Relaiskarten, angesteuert über I2C

- 4x20 Display,  angesteuert über I2C

- Netzfilter, diverse Netzteile, Stützbatterien

- Verdrahtung und Absicherung



Dieser Steuerschrank verwaltet 10 Temperaturmessstellen, 12 Ventilatoren, 8 Klappen und natürlich den Ölbrenner.



Ventilatoren und Klappen sind mit 2Ampere abgesichert. Der 2A Sicherungsautomat verfügt über einen mitgeschalteten Nebenkontakt, der im Ansprechfall den Brenner ausschaltet.



Die Heizraumtemperatur ist softwaretechnisch auf 75°C begrenzt. Zusätzlich ist der Heizraum mit einem vom restlichen System unabhängigen mechanischen Übertemperaturschalter abgesichert, der bei 90°C auslöst und den man manuell rücksetzen muss.



Der 16 Bit Controller C-Control Station II ist bei Conrad Electronic und CCTools mitsamt Entwicklungsumgebung und Programmiersprache C2 für 200 Euro erhältlich. Damit lässt sich fast alles nur Denkbare messen, steuern und regeln.

Bei CCTools gibt es darüberhinaus zahlreiche geeignete Peripheriebausteine incl. passender Treiber.



Der Controller durchläuft zyklisch ca. alle 20 Sekunden ein Programm.

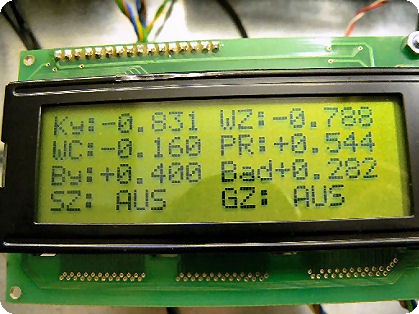

4x20 Display mittels I2C vom Controller angesteuert. Dargestellt sind die Temperatur- differenzen Soll-Ist von 8 Zimmern in °C.

Da pro Programmzyklus (ca. 20Sekunden) jede Messstelle 1000 mal abgefragt wird ist eine Anzeige auf Tausendstel °C möglich und sinnvoll.

Küche (Ky) und Wohnzimmer (WZ) befinden sich gerade in der Aufheizphase (Nachttemperatur --> Tagtemperatur) , was man auch am folgenden Bild erkennt.

Küche und Wohnzimmer werden im Moment jeweils auf Ventilatorstufe 4 beheizt, erkennbar an den beiden grünen LEDs.

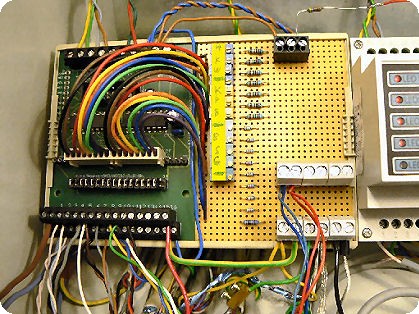

Das grüne Board links ist der 16:4 Multiplexer. Unten sind die Kabel der Temperaturfühler angeschraubt. und rechts davon Rechts vom Multiplexer ist ein selbst zusammengelötetes Board welches die Temperaturfühler in ein einstellbares Spannungsteilerverhältnis setzt.

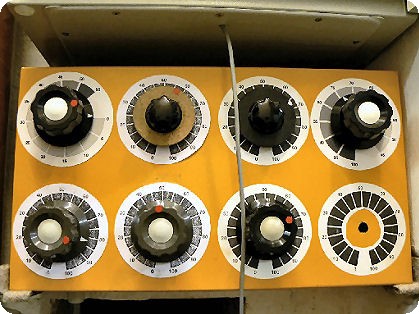

7 Stelltrafos in einem Gehäuse. Mit den Stelltrafos kann man jede beliebige Spannung zwischen 0 und 230V~ einstellen und so die Ventilator in ihrer Drehzahl variieren. Es ist nicht so, dass jedem Ventilator ein Stelltrafo gehört, vielmehr werden hiermit 7 Spannungsstufen bereitgestellt, die mittels der oben beschriebenen 8-fach Relaiskarten prinzipiell jedem Ventilator zugewiesen werden können.

Die Skalen wurden mit MS Excel erstellt.
