Stelltrafo selber bauen

0-230V 10A Stelltransformator selber machen

Inhaltsverzeichnis

Einleitung
Beispiele
Eigenbau 10A / 0-230V

Der folgende Eigenbau hat etwa 300 Euro an Material gekostet. Das Teuerste ist der Rinkern Stelltrafo ESS110 von Thalheimer, gefolgt vom schlagfesten Gehäuse und der elektronischen Einschaltverzögerung.
Dafür ist die Qualität sehr gut, und der gesamte Stelltrafo ist mit etwa 11 Kg nicht allzu schwer. Der ESS110 alleine wiegt ca. 8 Kg. Die beiden Einbauinstrumente sind billig und etwas ungenau, allerdings nicht essentiell.

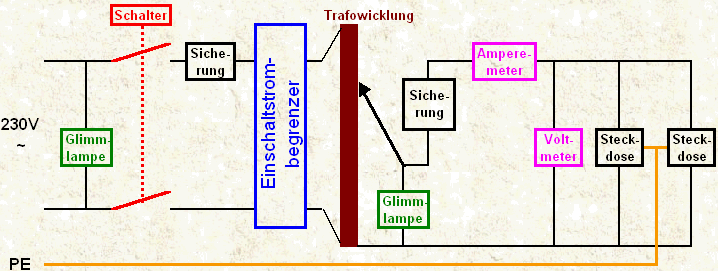

Der Schaltplan ist ganz unten abgebildet.

Stelltrafo Eigenbau

Dieser selbst gebaute Stelltrafo ist im Prinzip ein kleiner, auf Gummifüssen liegender, zweckentfremdeter Schaltschrank. Die Daten des Schrankes sind:

Schutzart	IP66
Schlagfestigkeit	IK10
Glühdrahtprüfung	960ºC
hermische Klasse	150ºC
Material	Heißgepresstes und glasfaserverstärktes Polyester
Masse (mm)	300 x 250 x 100

100mm sind die Tiefe des Schaltschrankes, und damit die Höhe des selber gebauten Stelltrafos. Die Oberseite ist also die Tür des Schaltschrankes.

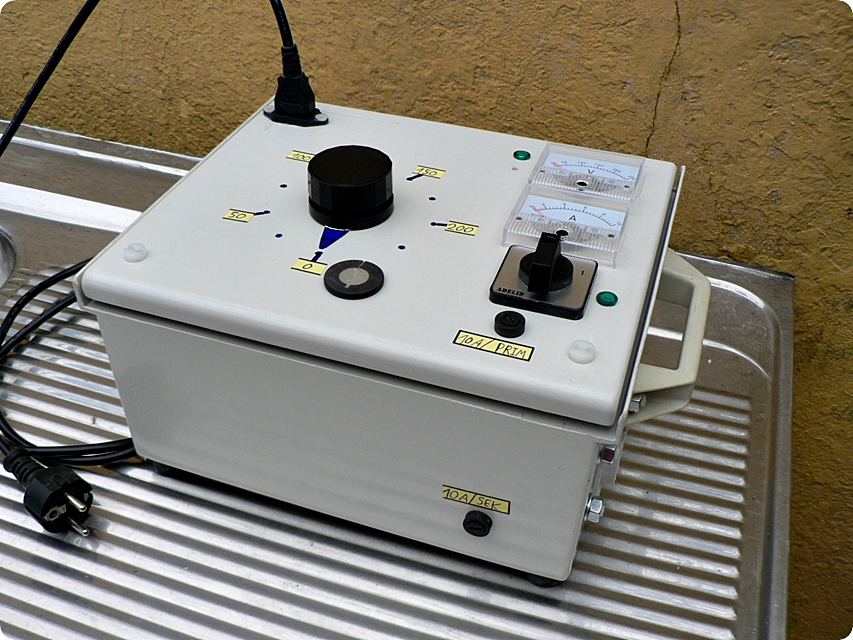

Der Schliessmechanismus, auf dem ersten Bild vorne in der Mitte, wurde ausgebaut, und durch eine Abdeckung ersetzt.
Das sieht dshalb etwas komisch aus, weil das Teil, das an der Stelle eingebaut war, so zurechtgefeilt und mit Fugenfüller aufgefüllt wurde, dass es als Abdeckung dienen kann.

Das Einzige, was man auf den Bilder nicht sieht, sind der zweite, gegenüberliegende Griff und die zweite, hinten befindliche Steckdose.
Beide Steckdosen sind parallel geschaltet.

Man kann den Stelltrafo an beiden Griffen transportieren (frauentauglich), oder nur an einem der Griffe.

Stelltrafo selber bauen

Der Drehschalter trennt beide Pole vom Netz. PE ist direkt von der Kaltgerätebuchse an die beiden Steckdosenn geführt, und wird nicht getrennt.

Die beiden 10A Sicherungen (primär und sekundär) sind 5x20 Feinsicherungen. Die Sicherungshalter sind so beschaffen, dass man beim Sicherungswechsel in keiner Weise mit spannungsführenden Teilen in Berührung kommen kann. Das wird dadurch erreicht, dass die Sicherung sehr weit im Halter drinsteckt, und nur mittels des als Käfig ausgebildeten Deckels herausgeholt werden kann. Zum Wechseln der Sicherung braucht man einen Schraubenzieher.

Alle Schrauben, die das Gehäuse durchdringen und berührbar sind, wurden in Kunststoff ausgeführt. Die beiden Steckdosen, der Schalter, die 4 Gummifüsse und die Kaltgerätebuchse (230V) sind mit M5 Senkkopfschrauben befestigt. Für die Tragegriffe, die beiden selbstgeschweissten Metallwinkel und die Befestigung der Metallplatte am Schrankboden wurden M8 Plastikschrauben gewählt. Der Deckel wird mit zwei weiteren M8 Plastikschrauben zugehalten.

Die beiden Anzeigeleuchten sind klassische Glimmlampen. Eine leuchtet, wenn der Trafo am Netz hängt (egal ob ein- oder ausgeschaltet), und die andere, wenn die Sekundärseite Spannung hat.
Diese Schaltungsweise ist bei evtl. Fehlersuche sehr vorteilhaft.

Der Drehgriff wird mit dem ESS110 mitgeliefert. Der blaue Zeiger wurde hinzugebastelt, und besteht aus einem blau bemalten und zurechtgeschnittenen Stück Plastik, welches mit Heisskleber an der Unterseite des Drehknopfes befestigt wurde.

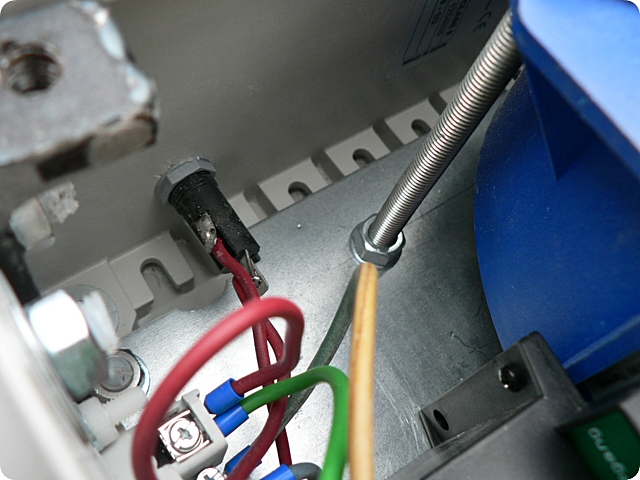

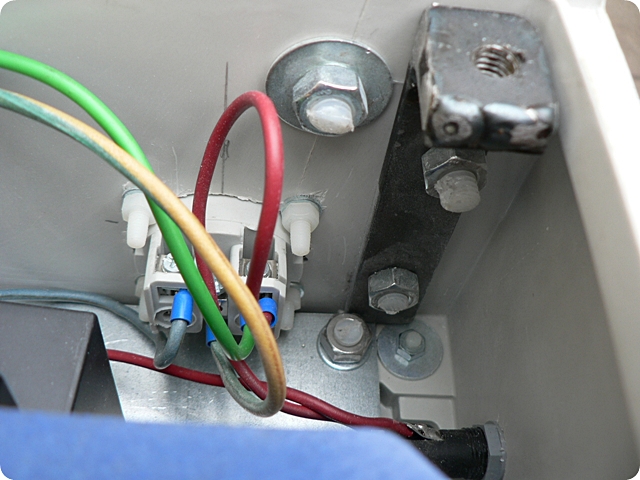

Die letzten beiden Bilder zeigen dasselbe Eck aus zwei unterschiedlichen Richtungen.

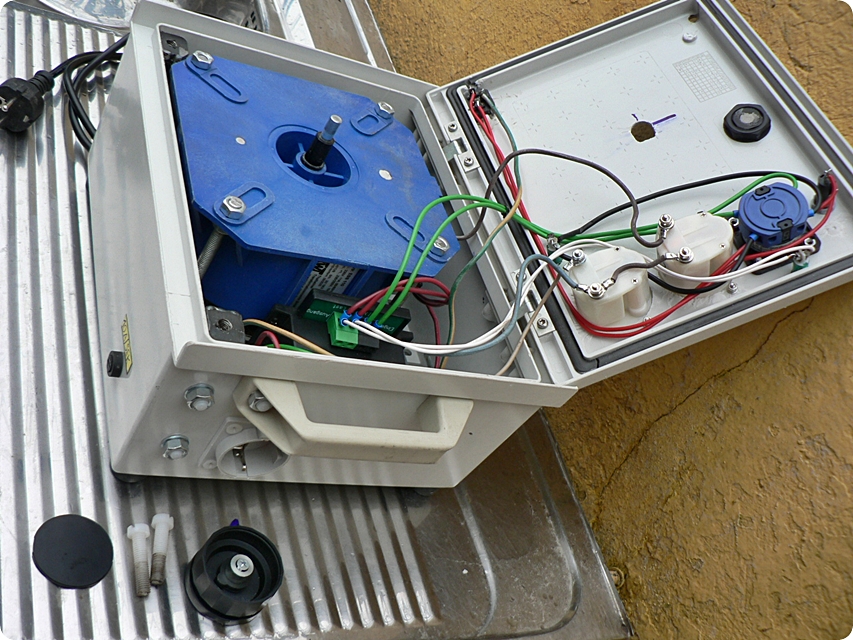

Die Metallplatte auf dem Boden gehörte auch ursprünglich zum Schaltschrank, und dient hier als Boden, auf dem der ESS110 mit vier M10 schrauben befestigt ist.
Die schwarze Plastikbox ist die elektronische Einschaltverzögerung. Der selbstgeschweisste Metallwinkel nimmt eine der beiden M8 Plastikschrauben auf, mit denen der Deckel verschlossen wird.
Den ESS110 kann man wahlweise so anschliessen, dass sekundärseitig 0-230V oder 0-250V zur Verfügung stehen. Der ESS110 ist ein sogenannter Spar-Stelltrafo, weil der die Sekundärseite keine eigene Wicklung hat, und der Sekundärabgriff direkt an der Primärwicklung erfolgt. Das hat zur Folge, dass die Sekundärseite potentialbehaftet ist. Spar-Stelltrafos sind der häufige Normalfall.

Die Griffe werden auch bei den Universalbehältern verwendet, und der Stelltrafo steht auf dieser Spüle.
