Originalzustand der Werkstattheizung.

Oben der Luftauslass, unten der Rücklauf.

Der gemauerte "Schrank" ist Teil des Heizraumes.

Im Heizraum steht der Ölbrenner.

Oben sind die drei Drehhebel zu erkennen, mit denen ursprünglich die Warmluftverteilung in Haus manuell "geregelt" werden konnte.

Fast-Originalzustand der Wohnzimmerheizung.

Oben der Luftauslass, unten der Rücklauf.

Im alten Zulauf ist bereits das neue Rohr mit Ventilator  verlegt. Der Schalldämpfer ist gut zu erkennen.

Originalzustand der Heizung eines EG-Zimmers.

Es gab keinen Rücklauf.

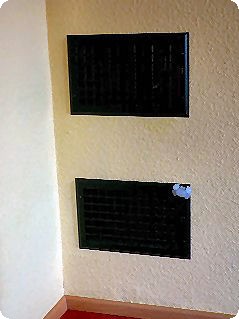

Originalzustand der Heizung eines OG-Zimmers.

Es gab keinen Rücklauf.

Dies wird im neuen System der Rücklauf werden. Der Zulauf wird oberhalb davon sein und ein identisches Aussehen aufweisen.

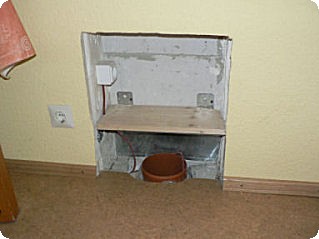

Fast fertiger Luftaustritt in der Küche.

Ursprünglich wurde die Küche mit einem extra Ölofen geheizt.

Unten im Bild ist das Zustromrohr zu erkennen.

Der hierzu gehörige Schalldämpfer befindet sich im Keller

etwa 2 m vor diesem Austritt.

Auf dem Brett wird ein elektrischer Heizlüfter stehen (Baumarkt), der je nach Bedarf unterstützend eingreifen kann. (2,7 kW-->4,7 kW)

Er wird in die  Steckdose oberhalb des Brettes eingesteckt, welche von der zentralen Steuerung aus angesteuert wird.

Unterhalb des Brettes erkennt man das Blech zur Luftumlenkung.

Direkt vor dem Luftaustritt steht eigentlich ein Tisch.

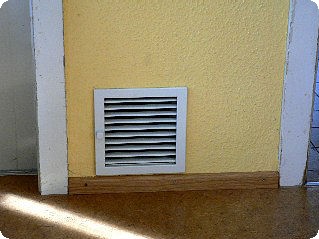

Der Rücklauf befindet sich an einer anderen Stelle des Raumes.

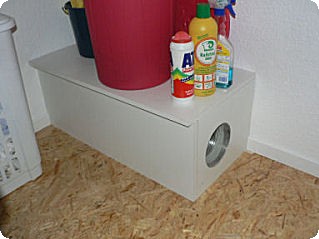

Fertiger Luftauslass im Bad.

Ursprünglich hatte das Bad überhaupt keine Heizung.

Aus bautechnischen Gründen musste der Schalldämpfer "sichtbar" installiert werden.

Das Bild zeigt jedoch, dass das Beste daraus gemacht worden ist: Eine Ablage, die den Platz unterhalb der Dachschräge (auf dem Bild nicht zu erkennen) nutzbar macht.
