In diesem Kapitel werden diverse Spannungsmessungen durchgeführt und damit die Richtigkeit der am Ende des letzten Kapitels aufgestellten Behauptungen bewiesen. (Zwischen den Widerständen liege die halbe Batteriespannung an). |
|
Spannung ist in der Regel sehr einfach messbar.
Dafür gibt es sogenannte Multimeter oder Vielfachmessinstrumente in allen Preisklassen.
Dazu wird zuerst
die
Schaltung aufgebaut. Man nehme 2 gleiche Widerstände. Aus praktischen
Gründen sind es keine 1Ω Widerstände, sondern 1000Ω Widerstände. Dies
ändert am Prinzip aber
nichts. Im ersten Bild erkennt man am identischen Farbcode, dass

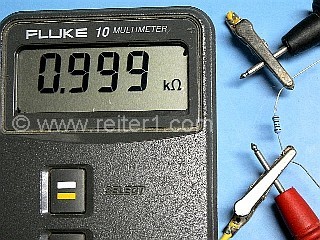

es sich um gleiche Widerstände handelt, das nächste Bild zeigt
den
Widerstandswert einer der beiden Widerstände (0,999 kΩ = 999 Ω),

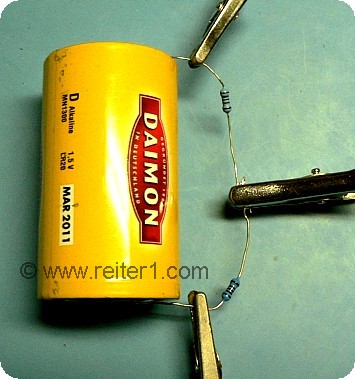

und das dritte Bild zeigt die Schaltung. Die Klemmen dienen nur als
Befestigungsmöglichkeit für die Messspitzen.

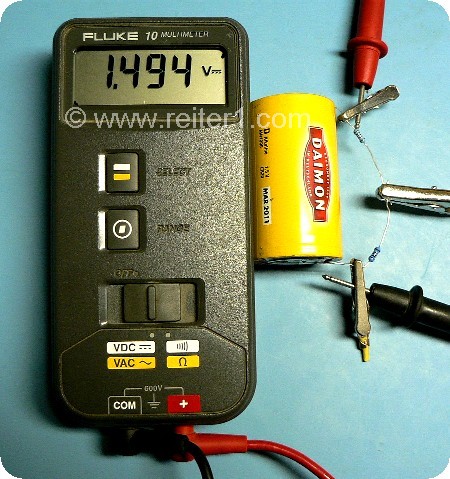

Im grossen Bild unten wird
die Batteriespannung bzw. die Gesamtspannung an den beiden Widerständen

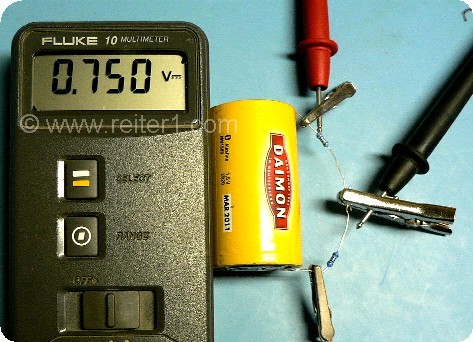

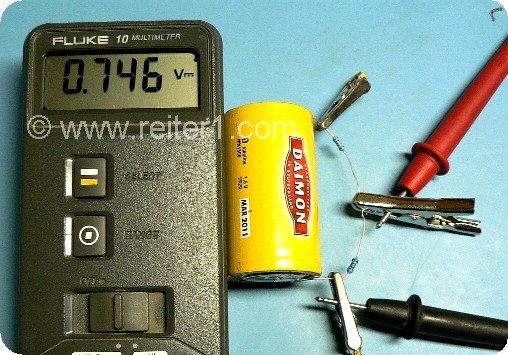

gemessen. Die beiden kleinen Bilder zeigen die Spannungen, die an den
einzelnen Widerständen anliegen. Man sieht, dass die beiden
Einzelspannungen an den Widerständen im Rahmen der Messgenauigkeit
gleich sind (0,750V ~ 0,746V). Durch einfaches Nachrechnen ergibt sich
durch Addition der beiden Einzelspannungen die Gesamtspannung,
ebenfalls im Rahmen der Messgenauigkeit (0,750V + 0,746V = 1,496V ~
1,494V).
