Elektrischer Ohmscher Widerstand und Spannungsteiler einer Lichterkette

Lichterkette


Inhaltsverzeichnis

Einleitung

Zahlenbeispiele

Spannungsteiler, Grundlagen (1)

Spannungsteiler, Experiment 1

Spannungsteiler, Experiment 2

Spannungsteiler, Grundlagen (2)

Stromteiler, Grundlagen

Zusammenfassung + Beispiel

Beispiel 1: Innenwiderstand 1,5V Bat.

Beispiel 2: Innenwiderstand 12V Bat.

Beispiel 3: Vogel auf Leitung

Beispiel 4: Ältere Hauselektrik

Beispiel 5: Lichterkette

Beispiel 6: Transformator

Beispiel 7: Föhn in Badewanne

Beispiel 8: Baden im See bei Gewitter

Beispiel 9: Lügendetektor

Beispiel 10: Lampenkontrolle

Beispiel 11: Hochspannungsleitung

Beispiel 12: Vorglühanlage, Diagnose

Beispiel 13: Blankdraht Durchlauferhitzer

Beispiel 14: Waschbecken und Steckdose

Genaueres zu Stromschlägen

  Bei den meisten Lichterketten, insbesondere denjenigen im unteren Preisbereich, erlöschen alle Glühbirnchen, wenn nur eine defekt ist oder wenn man lediglich eine entfernt.

Der Grund liegt in den Herstellungskosten.

Erstens wird die Verkabelung einfacher, zweitens kann man Glühbirnen verwenden, die z.B. für nur 10V statt 230V ausgelegt sind.

Das Prinzip einer Lichterkette wurde bereits zuvor schon einmal behandelt, ohne es namentlich zu erwähnen.

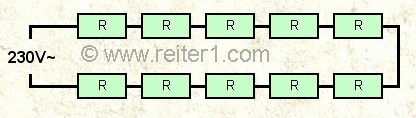

Das folgende Bild zeigt das Ersatzschaltbild einer Lichterkette, bestehend aus 10 Glühbirnen die jeweils den elektrischen widerstand R haben.

Die Leitungsführung ist denkbar einfach, das gesamte Konstrukt bildet einen Spannungsteiler aus 10 Widerständen.

An jedem Widerstand fallen 23V Spannung ab.


Lichterkette Spannungsteiler
