In diesem Kapitel wird das selbe
Experiment wie im vorherigen Kapitel durchgeführt, jedoch mit gänzlich
anderen Mitteln: 230V Wechselspannung und zwei 40 Watt Glühbirnen als Widerstände. |
Obwohl hier völlig
andere Spannungen, Ströme und Widerstände vorliegen, kommt im Prinzip
das Selbe heraus.
Jetzt wird es potentiell gefährlich.
Das Multimeter, alle Leitungen, und die Dreiersteckdose dürfen
keine
Beschädigungen aufweisen; Das Multimeter
ist zuerst
anzuschliessen, und erst danach
darf die Dreiersteckdose
mit 230V~ verbunden werden.
Wann immer man an der Apparatur etwas verändern will, muss zuerst die Dreiersteckdose von 230V~ getrennt werden.
Man nehme 2 gleiche Glühbirnen, schalte sie in Reihe und schliesse sie an 230V~ an.

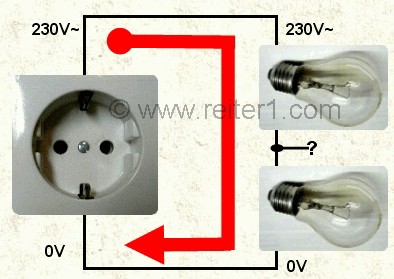

Das linke Bild zeit den

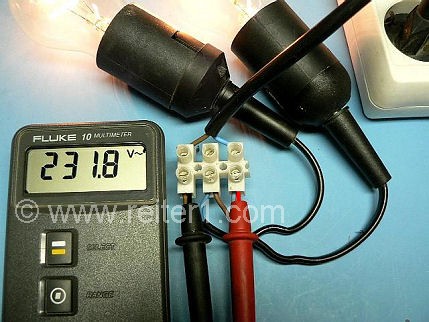

Versuchsaufbau, das rechte Bild die Messung der Gesamtspannung.

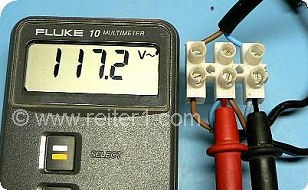

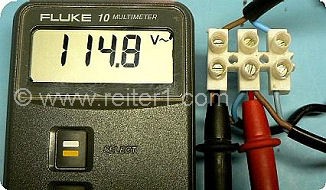

Die beiden nächsten Bilder zeigen die Spannungen, die an den einzelnen Glühbirnen anliegen. Man sieht, dass die beiden Einzelspannungen im Rahmen der Messgenauigkeit gleich sind (114,8V <> 117,2V; der grösste Teil des Unterschieds beruht darauf, dass die Widerstände der Glühbirnen nicht ganz gleich sind).
Durch
einfache Addition der beiden Einzelspannungen erhält man die
Gesamtspannung, ebenfalls im Rahmen der Messgenauigkeit (114,8V +
117,2V = 232,0V ~ 231,8V).
